一、高壓開關的常見類型

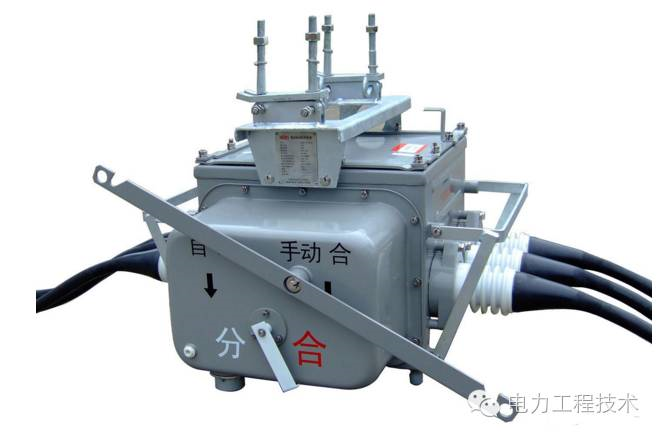

1、高壓斷路器（QF）——短路、滅弧、正常負荷
高壓斷路器具有可靠的滅弧裝置，其滅弧能力很強，電路正工作時，用來接通或切斷負荷電流，在電路發正故障時，防止事故擴大，保證安全運行。也可用來切斷巨大的短路電流。高壓斷路器要開斷1500V，電流為1500-2000A的電弧，這些電弧可拉長至2m仍然繼續燃燒不熄滅。故滅弧是高壓斷路器必須解決的問題。
高壓斷路器按滅弧介質的不同可分為多油滅弧斷路器、少油斷路器、高壓斷路器、真空斷路器、六氟化硫斷路器、磁吹斷路器等。
2、負荷開關（QL）——過負荷電流，簡單滅弧
負荷開關吸具有簡單的滅弧裝置，其滅弧能力有限，在電路正常工作時，用來接能或切斷負荷電流，但在電路斷路時，不能用來切斷巨大的短路電流，負荷開關斷開后，有可見的斷開點，是其特點。
3、隔離開關（QS）——無滅弧，有明顯斷點
隔離開關沒有特殊的滅弧裝置，其滅弧能力微弱，故一般用來隔離電壓，將已由短路器切斷，沒有負荷電流流過的電路接通或切斷，而不能用來接能或切斷負荷電流。隔離開關的主要用途是當電氣設備需停電檢修時，用它來隔離電源電壓，并造成一個明顯的斷開點，以保證檢修人員工作的安全。
一般大容量超過400KVA的裝斷路器，或者真空負荷開關，低于這個的裝壓氣式負荷開關熔斷器組合電器，也就是用熔斷器來切斷過電流！而且熔斷器帶有撞擊器！熔斷器動作負荷開關就會跳閘！
對于低壓裝了隔離開關可以方便檢修下面的斷路器！且隔離開關不能帶負荷操作！
二、低壓斷路器的幾種類型
低壓斷路器也稱為自動空氣開關，主要在不頻繁操作的低壓配電線路或開關柜(箱)中作為電源開關使用，也可用來控制不頻繁起動的電動機。它功能相當于閘刀開關、過電流繼電器、失壓繼電器、熱繼電器及漏電保護器等電器部分或全部的功能總和，當發生嚴重過電流、過載、短路、斷相、漏電等故障時，能自動切斷線路，起到保護作用。

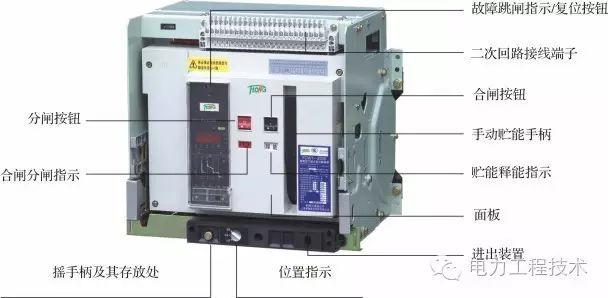

1、框架斷路器（萬能式）——ACB
在額定電流上，原則上額定電流630A心上要求采用框架斷路器，塑殼斷路器一般為630A（一些新產品可達到1600A）以下?？梢娍蚣軘嗦菲鞯念~定電流要大很多，一般為630A-6300A。另外在分段能力上，框架斷路器要比塑殼斷路器高。
在實際應用中，800A以上的回路或分段能力要求特別高的回路或需要功能較多的回路應該采用框架斷路器，630A以下的回路，一般使用塑殼斷路器。
比如施耐德的空氣斷路器MT系列就劃分三種，分別是630-1600A，800-4000A，4000-6300A型號系列?？蚣軘嗦菲麟娏鞯燃壓头謹嗄芰Ρ人軞じ撸话阌糜谏霞夁M線，塑殼用于框架下級。
框架斷路器的所有零件都裝在一個絕緣的金屬框架內，常為開啟式，可裝設多種附件，更換觸頭和部件較為方便，多用在電源端總開關。過電流脫扣器有電磁式，電子式和智能式脫扣器等幾種。斷路器具有長延時、短延時、瞬時及接地故障四段保護，每種保護整定值均根據其殼架等級在一定范圍內調整。手動及電動操作均有，隨著微電子技術的發展，目前部分智能型斷路器具有區域選擇連鎖功能，充分保證了動作的靈敏性和選擇性。
2、塑殼斷路器——MCCB
能夠自動切斷電流在電流超過跳脫設定后。塑殼斷路器通常含有熱磁跳脫單元，而大型號的塑殼斷路器會配備固態跳脫傳感器。其脫扣單元分為：熱磁脫扣與電子脫扣器。
也被稱為裝置式斷路器，因其接地線端子外觸頭、滅弧室、脫扣器和操作機構等都裝在一個塑料外殼內。輔助觸點，欠電壓脫扣器以及分勵脫扣器等多采用模塊化，結構非常緊湊，一般不考慮維修，適用于作支路的保護開關。
其多采用手動操作，大容量可選擇電動分合。由于電子式過電流脫扣器的應用，可分為A類和B類兩種，B類具有良好的三段保護特性，但由于價格因素，采用熱磁式脫扣器的A類產品的市場占有率更高。
塑殼斷路器是過電流脫扣器有電磁式和電子式兩種，一般電磁式塑殼斷路器為非選擇性斷路器，僅有長延時及瞬時兩種保護方式，電子式塑殼斷路器有長延時、短延時、瞬時和接地故障四種保護功能。部分電子式塑殼斷路器新推出的產品還帶有區域選擇性連鎖功能。
3、微型斷路器——MCB
簡稱MCB （Micro Circiut Breaker ），是建筑電氣終端配電裝置引中使用最廣泛的一種終端保護電器。用于125A以下的單相、三相的短路、過載、過壓等保護，包括單極1P，二極2P、三極3P、四極4P等四種。
在民用建筑設計中低壓斷路器主要用于線路的過載、短路、過電流、失壓、欠壓、接地、漏電、雙電源自動切換及電動機的不頻繁起動（9種）時的保護、操作等用途，斷路器選擇還應考慮斷路器與斷路器、斷路器與熔斷器的選擇性配合。
⑴ 斷路器與斷路器的配合應考慮上級斷路器的瞬時脫扣器動作值，應大于下級斷路器出線端處最大預期短路電流，若由于兩級斷路器處短路時回路元件阻抗值差別小，使之短路電流值差別不大，則上級斷路器可選擇帶短延時的脫扣器。
⑵ 限流斷路器在短路電流大于或等于其瞬時脫扣器整定值時，將會在數毫秒內脫扣，故下級保護電器不宜用斷路器實現選擇性保護要求。
⑶ 具有短延時的斷路器，當其時限整定在最大延時時，其通斷能力下降，因此，在選擇性保護回路中，考慮選擇斷路器的短延時通斷能力應滿足要求。
⑷ 還應考慮上級斷路器的短路延時可返回特性與下級斷路器的動作特性時間曲線不應相交，短延時特性曲線與瞬時特性曲線間不應相交。
⑸ 斷路器與熔斷器配合使用時應考慮上下級的配合，應將斷路器的安秒特性曲線與熔斷器安秒特性曲線比較，以使在發生短路電流的情況下，具有保護選擇性。
⑹ 斷路器作配電線路的保護時，宜選用帶長延時動作過流脫扣器的斷路器，當線路末端發生單相接地短路時，短路電流不小于斷路器瞬時或短延時過流脫扣器整定電流的1.5 倍。
4、以上幾種斷路器的區別
ACB-萬能式（框架式）斷路器、 MCCB-塑殼斷路器、 MCB-微型斷路器、 ELCB-漏電斷路器主要區別是：
（1）分斷能力不同，ACB的分斷能力相對較高，MCCB次之，MCB最差。
（2）安裝的位置不同，ACB多被采用作為主斷路器（電源端總開關），因為它本身具有延時功能，能夠延時分斷和脫扣，而且還具有很好的通信功能和選擇性，而MCCB多被采用作為配電電器，在線路的中間位置，因為它只具備分斷能力和反時限脫扣能力，不具備選擇性，多以只能作為下級保護開關，緊急停止開關HW；MCB多被用在負載端，因為它的分斷能力相對比較低一半為6000A和4500A；
（3）外形尺寸也相差很大，MCB的體積小，安裝方便，ACB的體積最大，安裝繁雜，MCCB處中間。
5．其他分類方法：
按斷路器在電力系統中工作位置的不同分類
(1)發電機斷路器。它主要用來切斷發電機母線的短路故障。發電機斷路器主要有3種類型：少油型、壓縮空氣型和SF6型。少油型用于短路電流較小的回路，另兩種斷路器的開斷能力很強。
(2)輸電斷路器。工作于35kV及以上的輸電系統中的斷路器，這類斷路器要求能進行自動重合閘，而且由于系統穩窟的需要應有較短的開斷時間和自動重合閘的無電流間隔時間(O～2s)。此外輸電斷路器還要求有切斷近區故障和空載長線的能力，如果是作為聯絡用斷路器則還需要考慮失步開斷能力。
(3)配電斷路器。工作于35kV以下的配電系統中，其額定電壓為6～lOkV，額定電流為200～1250A，額定開斷電流小，從保證供電的可靠性出發。這類斷路器仍有自動重合閘要求，又因它對系統穩定的影響較小，自動重合閘的無電流間隔時間可以取得大些(0～5s)，對開斷時間的要求也可適當放寬。
三、其他幾種概念：

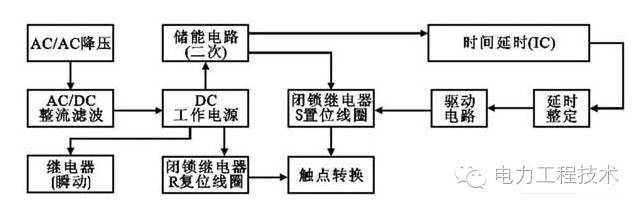

1、四段保護：長延時、短延時、瞬時及接地故障四段保護
長延時型：小于10S，用作過載保護；長延時型脫扣器的整定電流≥1.1倍計算電流；
短延時型:0.1～0.4s,用作短路、過載保護；
瞬時型：0.02S，用作短路保護。瞬時型脫扣器的整定電流≥1.35倍尖峰電流（計算電流）。
而且選型時，要注意，上一級的脫扣整定電流≥1.2倍下一級脫扣整定電流。（脫扣整定電流產品彩頁上有標）
斷路器額定電流=1.2～2倍計算電流。也有取1.25倍選用的。
具有過載長延時、短路短延時和短路瞬動三段保護功能的斷路器，能實現選擇性保護，大多數主干線(包括變壓器的出線端)都采用它作主保護開關。不具備短路短延時功能的斷路器(僅有過載長延時和短路瞬動二段保護)，不能作選擇性保護，它們只能使用于支路。

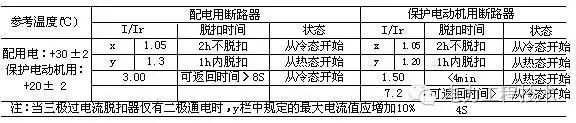

2、脫扣特性：
國際上通用的脫扣特性(曲線)有：A、B、C、D脫扣特性。
A特性：2倍額定電流，很少用，一般用于半導體保護；
B特性：2~3倍額定電流，一般用于變壓器側的二次回路保護；瞬時脫扣范圍 (3 ~ 5) In，用于保護短路電流較小的負載 (如電源、長電纜等)
C特性：5~10倍額定電流，該特性是最常用的，一般用于建筑照明用電等等；瞬時脫扣范圍 (5 ~ 10) In，用于保護常規負載和配電線纜
D特性：10~20倍額定電流，一般用于動力配電；瞬時脫扣范圍 (10 ~ 14) In，用于保護起動電流大的沖擊性負載 (如電動機，變壓器等)
另外，還有ABB公司獲取專利的K特性，它主要是用于額定電流40A以下的電動機系統．
3、低壓斷路器的脫扣器選型
斷路器的脫扣器型式有過電流脫扣器、欠電壓脫扣器、分勵脫扣器等。過電流脫扣器還可分為過載脫扣器和短路(電磁)脫扣器，并有長延時、短延時、瞬時之分。過電流脫扣器最為常用。
過電流脫扣器其動作電流整定值可以是固定的或是可調的，調節時通常利用旋鈕或是調節杠桿。電磁式過流脫扣器既可以是固定的，也可以是可調的，而電子式過流脫扣器通?？偸强烧{(diào)的。斷路器的分斷能力指的就是能夠承受的最大短路電流。所選斷路器的的分斷能力必須大于其保護設備的短路電流，過電流脫扣器按安裝方式又可分為固定安裝式或模塊化安裝式。固定安裝式脫扣器和斷路器殼體加工為一體，一旦出廠，其脫扣器額定電流不可調節，如DZ20型；而模塊化安裝式脫扣作為斷路器的一個安裝模塊，可隨時調換，靈活性很強。
